HCM Antennen-Pattern-Berechnung

Berechnung und Optimierung von Antennenhüllkurven mit HCM Pattern Optimizer

Optimierung von horizontalen und vertikalen Antennen-Pattern

Im Rahmen des HCM-Agreements haben sich die Unterzeichnerstaaten auf das Verfahren zur Kombination von horizontalen und vertikalen Antennendiagrammen geeinigt.

HCM Pattern bzw. Hüllkurven sind ein verallgemeinertes Abbild der in der Realität vorhandenen unregelmäßigen Abstrahlcharakteristik einer Funkantenne. HCM Pattern Optimizer ist ein Tool zur Berechnung von Antennenhüllkurven auf Grundlage des HCM-Agreements. Antennendiagramme der Hersteller werden optimiert in HCM Pattern konvertiert. Die Software ist in der Lage für ein Hersteller-Antennendiagramm mehrere horizontale und vertikale HCM Pattern zu berechnen.

Durch Kombination dieser HCM Pattern können die Pegelberechnungen der gleichen Funkzelle zu unterschiedlichen (theoretischen) Feldstärken führen. Dies kann eine situative Optimierung bedeuten.

Funktionen

  • 360°-Pattern-Optimierung
  • Optimierung des aktuell gewählten Patterntyps
  • Paralleles Bearbeiten mehrerer Antennen in Tabs
  • Bearbeiten und Speichern von Meta-Informationen von Antennen
  • Drehen der Winkel-Offsets von Antennen
  • Einfache Erstellung von Screenshots auf Knopfdruck
  • Mehrsprachigkeit (aktuell Deutsch und Englisch)

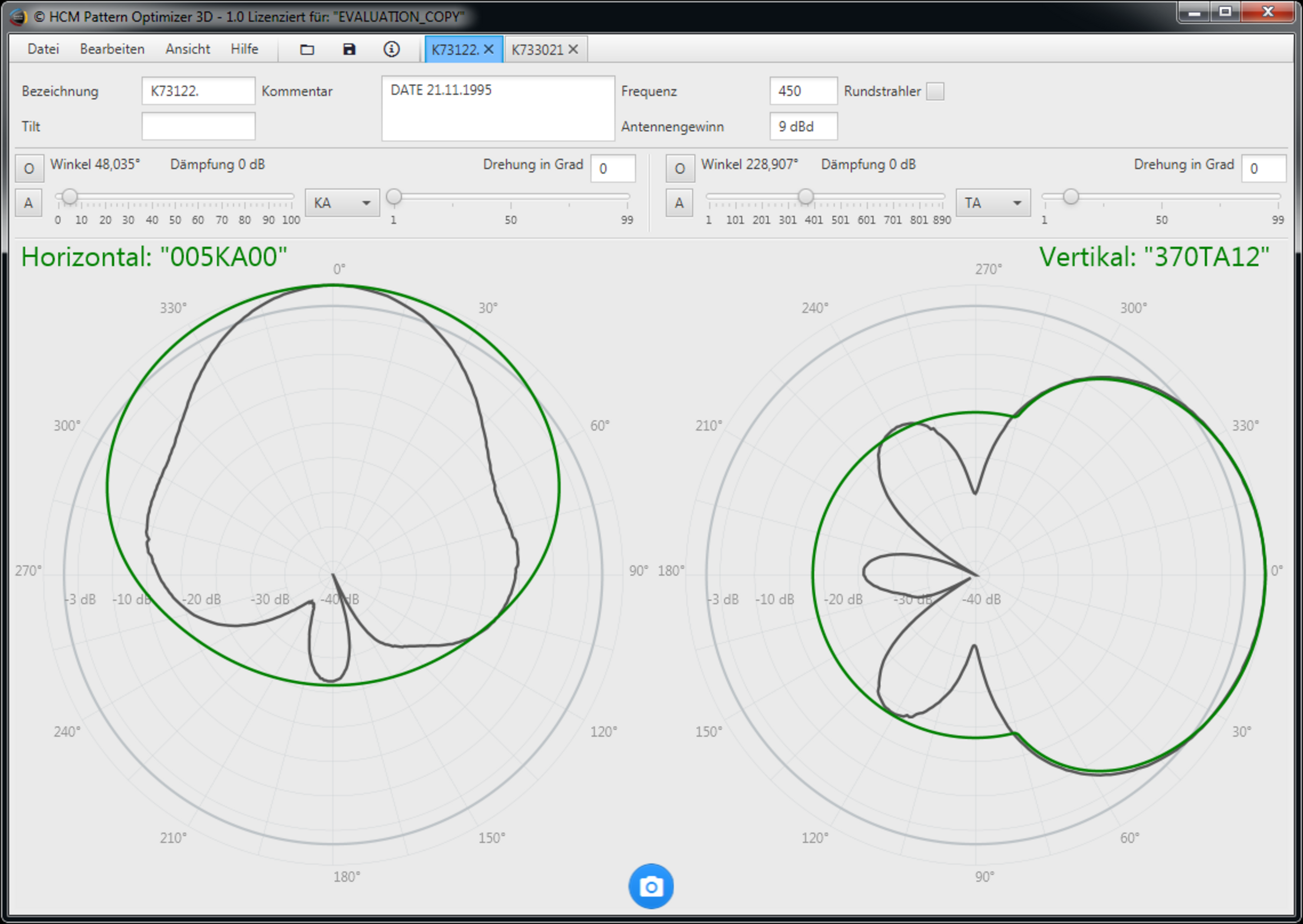

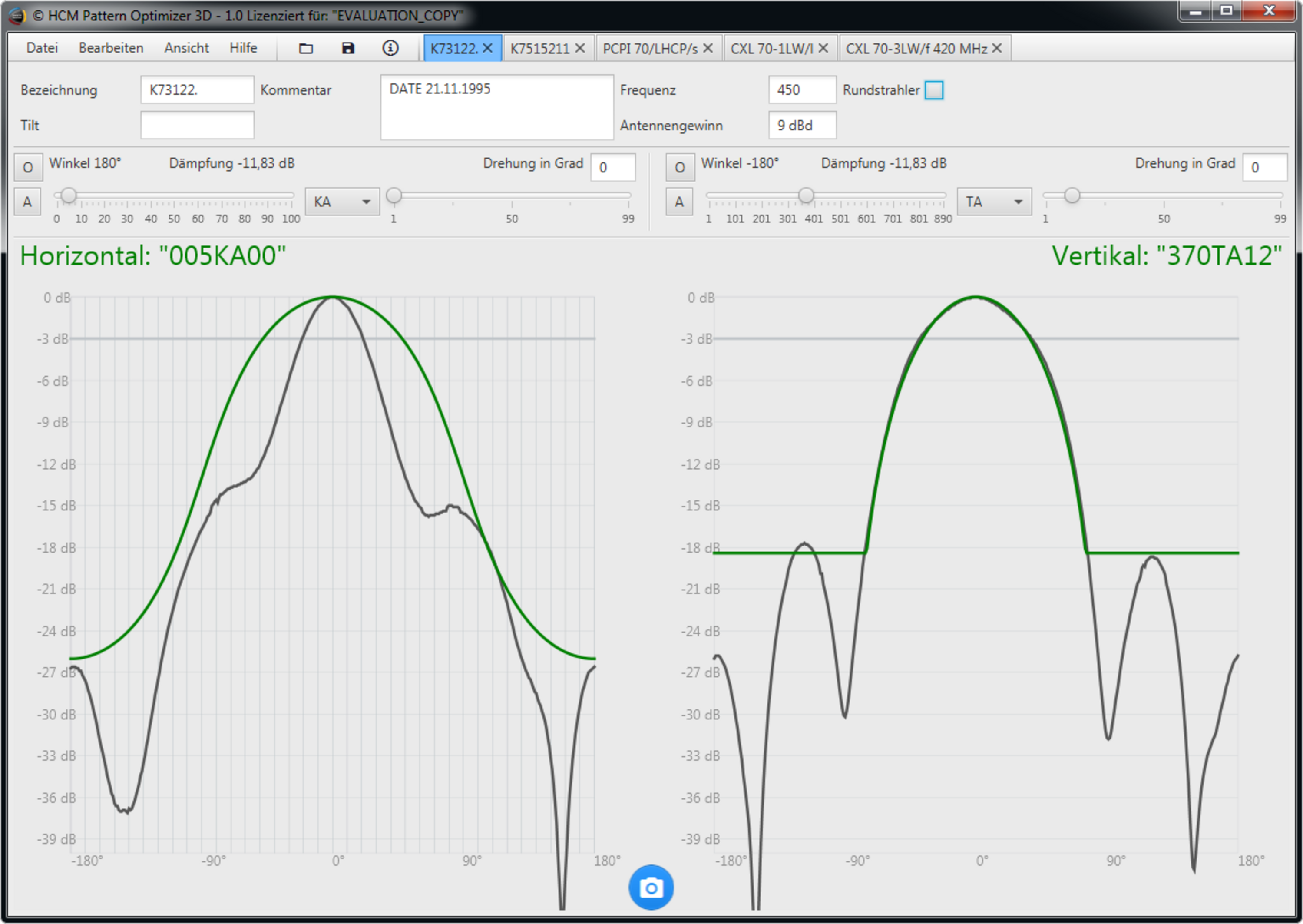

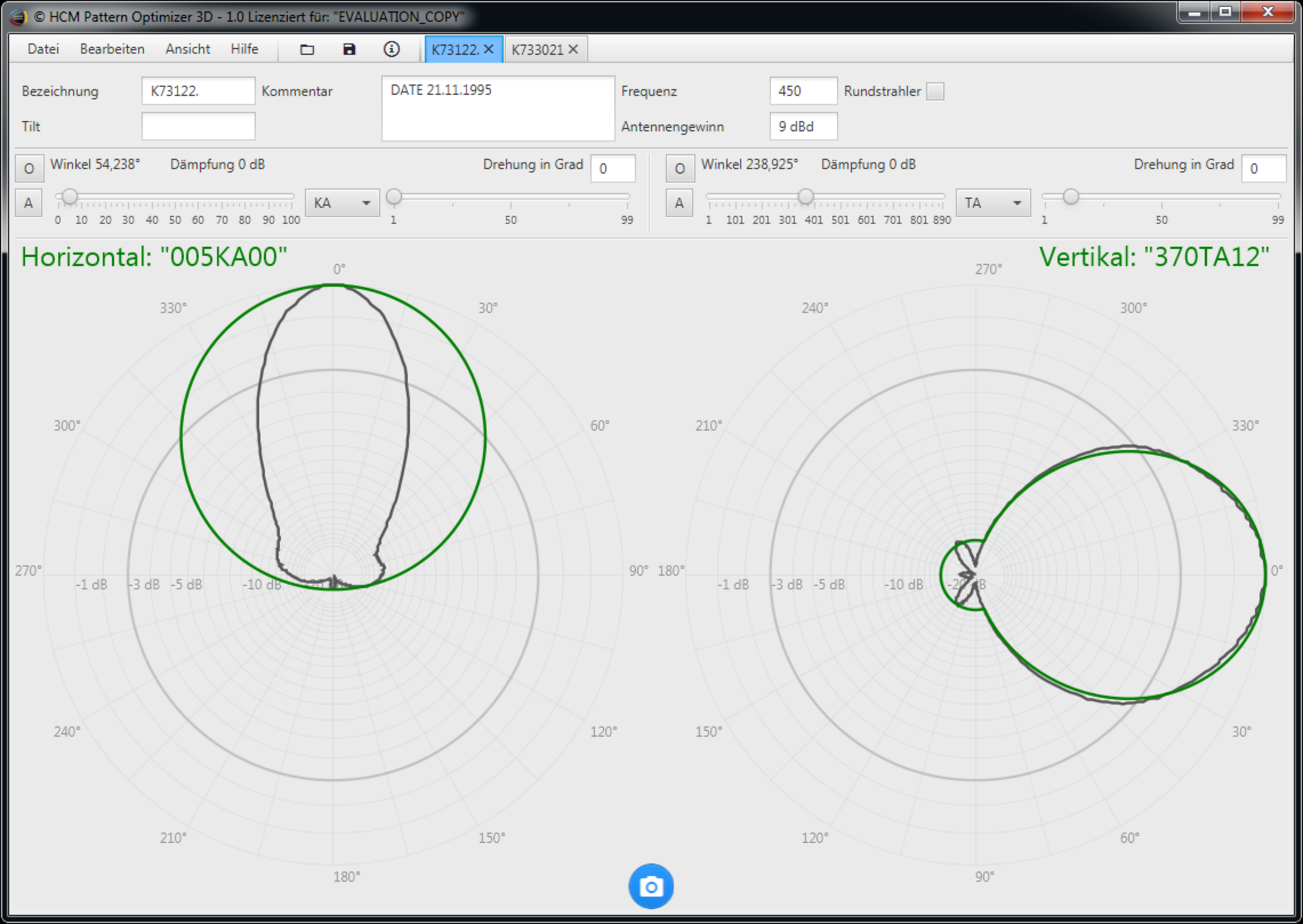

Ansichten

Editionen

Funktionsvergleich

Funktion Gratisversion Vollversion
Zeitlich beschränkt No No
360° Pattern-Optimierung ✔︎ ✔︎
Optimierung des aktuellen Pattern-Typs ✔︎ ✔︎
Paralleles Bearbeiten mehrerer Antennen in Tabs ✔︎ ✔︎
Bearbeiten und Speichern von Antennen-Metadaten ✔︎ ✔︎
Drehen von Winkel-Offsets einer Antenne ✔︎ ✔︎
Einfache Screenshot-Erstellung ✔︎ ✔︎
XML öffnen ✔︎ ✔︎
XML speichern - ✔︎
XML neu ✔︎ ✔︎
XML neuer Eintrag ✔︎ ✔︎
XML löschen ✔︎ ✔︎
XML umbenennen ✔︎ ✔︎
Diagrammansicht linear / logarithmisch ✔︎ ✔︎
Patternberechnung Anlage 6 HCM v6/7 Nur EA Pattern ✔︎
Patternanzeige Dicke Linien ✔︎
Hersteller-Import Nur Kathrein ✔︎
Reporting Nur JPG ✔︎
Winkeloptimierung ✔︎ ✔︎
Manuelle Datenerfassung ✔︎ ✔︎
Parametereingabe ✔︎ ✔︎
Farbauswahl ✔︎ ✔︎
Zertifizierung - ✔︎
Alle Pattern-Typen - ✔︎
Koordinatenanzeige - ✔︎
Fenstermaximierung - ✔︎
